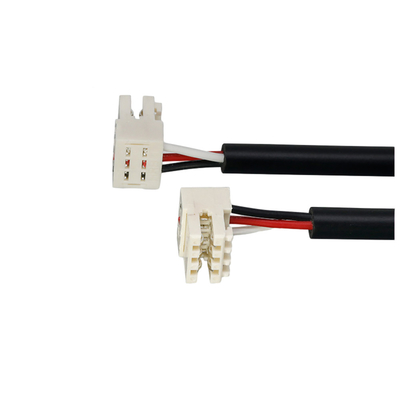

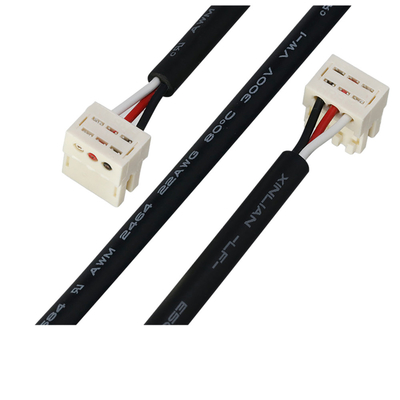

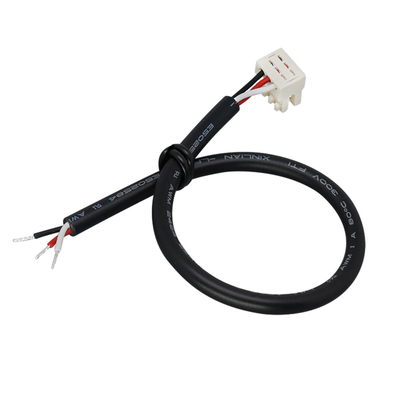

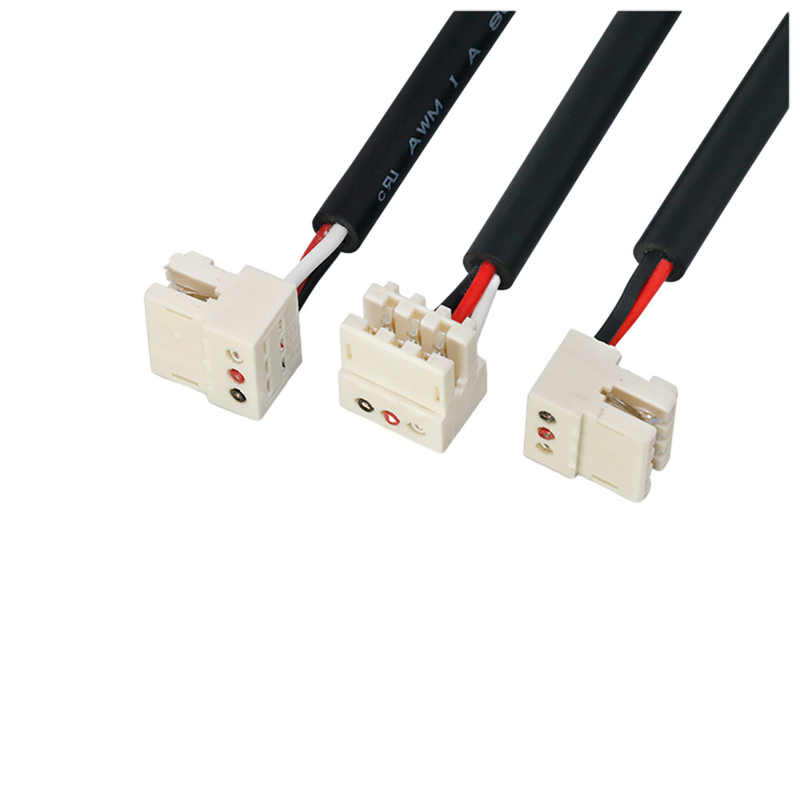

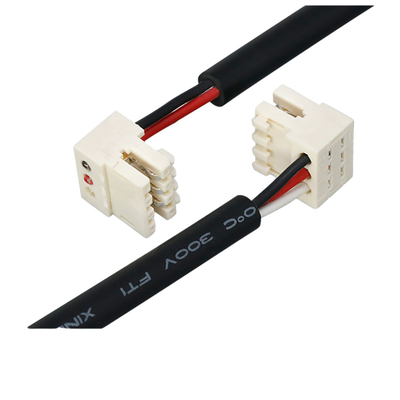

مجموعه کابل IDC به طول 30 سانتی متر با کانکتور برق Lumberg 3515 رنگ بژ

توضیحات محصول:

مجموعه های کابل IDC محصولات تخصصی سیم کشی الکتریکی هستند که برای اتصال قطعات الکترونیکی با کابل های تخت و کانکتورهای جابجایی عایق (IDC) طراحی شده اند.این مجموعه کابل ها در انواع مواد عایق مانند سیلیکون، PVC، HDPE، TPE و تفلون و همچنین طیفی از گیج های سیم از AWG32# تا AWG28# موجود هستند.علاوه بر این، ماده تماس کانکتور معمولاً برنز فسفر یا برنج است.این مجموعه کابل های IDC با گام 1.27 میلی متر طراحی شده اند و برای برنامه های داده و ارتباطات ایده آل هستند.

کانکتور IDC داخلی RAST 2.5mm

محدوده کاربرد اتصال گام 2.5 میلی متری:

دستگاه کپی، فکس، اسکنر، چاپگر

B ماشین لباسشویی، ماشین ظرفشویی، تهویه مطبوع، یخچال، قهوه ساز، آب سردکن

C دستگاه های باجه اتوماتیک، دستگاه های کشیدن کارت

موتور خودرو D، کنترل الکترونیکی فرمان، کنترل الکترونیکی صندلی، ناوبری، سیستم صوتی خودرو، چراغ های LED

منبع تغذیه اضطراری کنترل صنعتی، نور خورشیدی، چراغ انرژی باد، EPS، لوازم الکتریکی بدون سرنشین

F تردمیل برقی، ابزار برقی، کمپرسور هوا

امکانات:

• نام محصول: مجموعه کابل IDC
• هادی: مس OFC، مس خالص، مس قلع اندود
• گیج سیم: AWG32#-AWG28#
• نوع کابل: UL2651, UL2464, UL2468
• کاربرد: الکترونیک، خودرو، صنعت، برنامه های خانگی
• رنگ کابل: مشکی، خاکستری
• گام: گام 27 میلی متر، گام 2.54 میلی متر

برنامه های کاربردی:

انواع کامپیوترها، ابزارآلات، ماشین‌ها، وسایل برقی، ماشین‌ها، تلویزیون‌های رنگی، سیستم‌های تهویه مطبوع، نمایشگرهای LED، دی‌وی‌دی‌ها، VCD و سایر کانکتورهای الکترونیکی همگی از یک قطعه مشترک تجهیزات - کانکتورها استفاده می‌کنند.
اتصالات برای کمک به اتصال واضح اجزای الکترونیکی بدون تداخل ضروری هستند و برای اطمینان از جریان روان انرژی حیاتی هستند.
کانکتورهای باکیفیت برای ارائه رسانایی قابل اعتماد و کاهش تلفات سیگنال طراحی شده اند و آنها را به انتخابی قابل اعتماد برای هر قطعه الکترونیکی تبدیل می کند.

پارامترهای فنی:

کابل تخت خاکستری تکمیل شده IDC یک ماده عالی برای کاربردهای مختلف است.فاصله خطوط خاکستری 1.27 میلی متر و همچنین گزینه های موجود مانند 0.635 میلی متر، 1.0 میلی متر، 2.0 میلی متر و 2.54 میلی متر است.مشخصات سیم در 28AWG، با گزینه های اضافی مانند 32AWG، 30AWG، 26AWG، و 24AWG ارائه می شود.هادی سیم هسته ای با سیم مسی قلع اندود و سپس پیچ خورده ساخته می شود.سازه های سیم مسی موجود شامل 7/0.12mm، 7/0.08mm، 7/0.09mm، 7/0.1mm، 7/0.16mm و 7/0.2mm می باشد.رنگ طرح خاکستری با لبه قرمز و چاپ است.با این حال، در رنگ های مشکی، زرد و قرمز نیز موجود است که همگی می توانند سفارشی شوند.
این محصول در بسته های معمولی 10 عددی بسته بندی می شود که در کیسه ها و جعبه ها بسته بندی می شوند.خروجی‌های 250 فوت یا 76.5 متر در رول و 500 فوت یا 153 متر در رول وجود دارد که می‌توان آن‌ها را بر اساس نیاز سفارشی کرد.قطر هادی 0.005 ± 0.12 میلی متر است، با نرخ کشیدگی 18٪ برای هادی.سطح مقطع 0.36mm2 و فاصله رشته شدن 10.7mm است.ضخامت عایق حداقل 0.10 میلی متر و متوسط ​​0.23 میلی متر است، در حالی که قطر سیم 0.05 ± 0.9 میلی متر است.ازدیاد طول عایق 100.00٪ و استحکام کششی عایق 1.066 کیلوگرم بر متر مربع است.همچنین تست جرقه 3.0KV/0.15SPC و ولتاژ مقاومت 2KV 10mA/ وجود دارد.مقاومت هادی ≤ 237 اهم / RM و مقاومت عایق ≥ 100 متر اهم / RM است.در نهایت، ظرفیت خازن 40PF/M و امپدانس 100 اهم است.دمای کار -40 درجه سانتیگراد ~ 105 درجه سانتیگراد است و پوشش عایق سازگار با محیط زیست PVC 45P (RoHS) 8058 خاکستری است.
کیفیت مواد مورد آزمایش و بازرسی قرار می گیرد تا اطمینان حاصل شود که تمام الزامات را برآورده می کند. ظاهر باید خوب باشد، هیچ نقصی در تزریق نباید روی قطعات پلاستیکی وجود داشته باشد، قطعات فلزی باید بدون خراش، تغییر شکل و سایر آسیب ها باشند.عملکرد روشن و خاموش باید الزامات مشخص شده را برآورده کند.تست کشش نیز باید الزامات مورد انتظار را برآورده کند.در نهایت، نتایج بازرسی و آزمایش باید مطابق با استانداردها باشد.

سفارشی سازی:

نام برند:RCH
شماره مدل:IDC001
محل مبدا:شهر دونگوان، چین
صدور گواهینامه:IATF16949;ISO9001
حداقل تعداد سفارش:500 عدد
قیمت:0.05 تا 5.0 دلار در هر عدد
جزئیات بسته بندی:100 عدد در هر کیسه
زمان تحویل:2 تا 4 هفته
شرایط پرداخت:TT، پی پال، وسترن یونیون
قابلیت ارائه:100 هزار در هفته
طول کابل:حداقل 50 میلی متر
شماره پین:2 تا 64
مواد تماس:فسفر برنز یا برنج
درجه ولتاژ:50V-250V
گیج سیم:AWG32#-AWG28#
مجموعه کابل IDCگام 1.27 میلی متر، 2-64 پین، فسفر برنز/برنج، 50 ولت-250 ولت، AWG32#-28#،RCH،IATF16949;ISO9001، 500 عدد MOQ،0.05 تا 5.0 دلار در هر عدد.

پشتیبانی و خدمات:

مجموعه های کابل IDC پشتیبانی فنی و خدماتی را ارائه می دهند تا اطمینان حاصل شود که مشتریان ما بهترین تجربه محصول را دارند.تیم پشتیبانی فنی ما آماده پاسخگویی به سوالات شما در مورد محصولات ما است.ما کمک نصب، نکات عیب‌یابی، و راهنمایی در مورد نحوه استفاده حداکثری از مجموعه کابل IDC خود را ارائه می‌کنیم.علاوه بر این، ما خدمات مختلفی مانند سفارشی سازی محصول، تست محصول و گواهی محصول را ارائه می دهیم.
ما درک می کنیم که مشتریان ما نیازها و بودجه های متفاوتی دارند.به همین دلیل است که ما بسته های خدمات مختلفی را برای پاسخگویی به نیازهای شما داریم.بسته استاندارد ما شامل کمک نصب، نکات عیب یابی، سفارشی سازی محصول، آزمایش محصول و گواهی محصول است.ما همچنین خدمات اضافی مانند تعمیر محصول، ارتقاء محصول و به روز رسانی محصول را ارائه می دهیم.
ما متعهد هستیم که بهترین تجربه خدمات مشتری را به شما ارائه دهیم.اگر سوال یا ابهامی دارید، لطفا با ما تماس بگیرید.تیم خدمات مشتری ما به صورت 24 ساعته به شما کمک می کند.

ما می توانیم مجموعه ای از مجموعه های کابل مهار سیم را تولید کنیم:
1. مونتاژ کابل سیم خودرو، موتورسیکلت، اتوبوس، دوچرخه، کامیون
2. کابل برق و مهار سیم
3. صدا، تصویر، کابل رادیو و دسته سیم iso
4. مهار کابل سیم صنعتی
5. دسته سیم لوازم خانگی
6. سیم فیوز، دسته سیم ماشین بازی
7. دسته کابل برق، LVD، تخت RCA، USB
8. مجموعه های کابل سیم کشی کنترل و پانل
9. کابل تجهیزات پزشکی و مهار
10. بند سیم مدل هواپیما

بسته بندی و حمل و نقل:

مجموعه‌های کابل IDC به روش‌های مختلف بسته‌بندی و ارسال می‌شوند تا مطابق با نیازهای مشتریان ما باشد.ما انواع بسته بندی و گزینه های حمل و نقل را ارائه می دهیم که عبارتند از:

• بسته بندی فله استاندارد
• بسته بندی سفارشی
• UPS، FedEx، یا حمل و نقل حامل دیگر
• رها کردن حمل و نقل

تیم ما متعهد به ارائه با کیفیت ترین مجموعه کابل IDC و خدمات عالی به مشتریان است.ما در تلاش هستیم تا حمل و نقل سریع و مطمئن را برای رفع نیازهای مشتریان خود ارائه دهیم.
