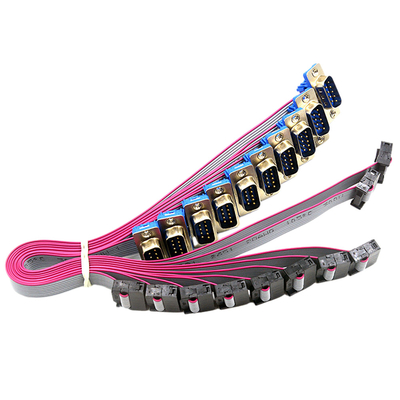

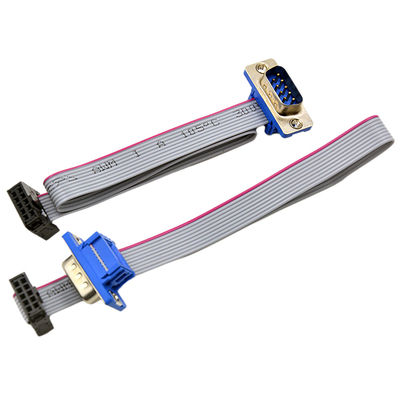

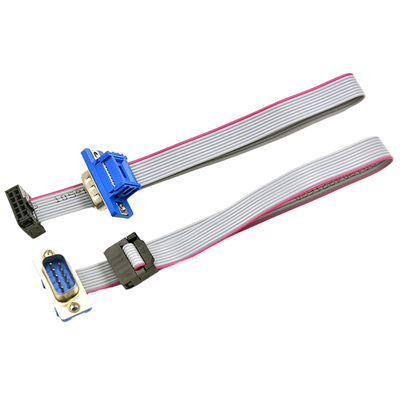

کابل نواری OEM 2.54 میلی متری نر IDC DB9 برای پایه پنل

توضیحات محصول:

مجموعه های کابل IDC راه حل مناسبی برای نیازهای سیم کشی و کابل کشی شما هستند.این مجموعه کابل ها با گام 2.54 میلی متری خود برای انتقال داده ها با سرعت بالا طراحی شده اند و دارای یک رابط جابجایی عایق (IDC) هستند که اتصالات قابل اعتماد و ایمن را در برنامه ها تضمین می کند.مجموعه‌های کابل IDC ما با ترکیبی از کابل نواری مسطح و مواد رسانا مانند مس OFC، مس خالص، و مس قلع اندود، با گزینه‌های گیج سیم از AWG32# تا AWG28# ساخته شده‌اند.محدوده دمایی -25 ~ 85 درجه سانتیگراد است که آنها را برای کاربردهای مختلف ایده آل می کند.مجموعه های کابل IDC ما برای کاربردهای تجاری و صنعتی مناسب هستند و راهی کارآمد برای اتصال دستگاه های الکترونیکی ارائه می دهند.

امکانات:

• نام محصول: مجموعه کابل IDC
• مواد عایق: سیلیکون، PVC، HDPE، TPE، تفلون و غیره.
• نوع کابل: UL2651, UL2464, UL2468
• نوع رابط: کانکتور جابجایی عایق
• طول کابل: حداقل 50 میلی متر
• گواهینامه: UL، RoHS، REACH
• سیم UL2464
• گام 2.54 میلی متر
• کانکتور جابجایی عایق

برنامه های کاربردی:

کانکتورها و کانکتورها به طور گسترده در انواع کامپیوترها، ابزار آلات، ماشین ها، لوازم خانگی، ماشین ها، تلویزیون های رنگی و تهویه مطبوع استفاده می شوند.علاوه بر این، آنها را می توان در نمایشگرهای LED، دی وی دی ها و VCD ها یافت.

آنها یک راه قابل اعتماد و مقرون به صرفه برای اتصال دو جزء، مدارها و سیستم های اتصال، در حالی که از انتقال سیگنال های دیجیتال یا آنالوگ اطمینان می دهند، ارائه می دهند.

برای عملیات سریع و بدون خطا و عملکرد طولانی مدت، انتخاب کانکتور مناسب بسیار مهم است.

مهم است که کانکتورها را برای کاربردهای خاص خود انتخاب کنید، زیرا اندازه و نوع آنها با توجه به دستگاهی که در آن استفاده می شود متفاوت است.

پارامترهای فنی:

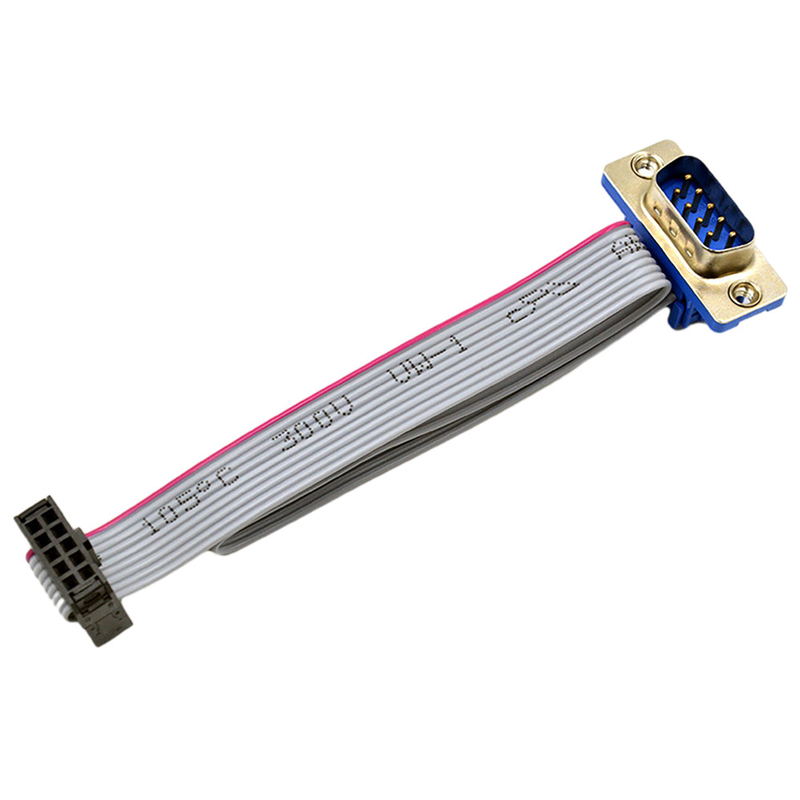

این نوع کابل فلت خاکستری با لبه قرمز و چاپ است.سایر رنگ های موجود مشکی، زرد و قرمز هستند و می توان آنها را سفارشی کرد.دارای فاصله خطوط 1.27 میلی متری و مشخصات سیم 28AWG است.مواد ساختار سیم مسی ابتدا آبکاری شده و سپس سیم مسی قلع‌پیچ شده می‌شود.

هادی سیم هسته مسی در 7/0.12 میلی‌متر عرضه می‌شود، اگرچه اندازه‌های دیگر مانند 7/0.08 میلی‌متر، 7/0.09 میلی‌متر، 7/0.1 میلی‌متر، 7/0.16 میلی‌متر و 7/0.2 میلی‌متر با 7 رشته سیم مسی نیز وجود دارد. در دسترس.بسته بندی در بسته های 10 قطعه ای، بسته بندی شده و بسته بندی شده، در مجموع 250 فوت/76.5 متر یا 500 فوت/153 متر انجام می شود.قطر هادی 0.005 ± 0.12 میلی متر است و نرخ ازدیاد طول هادی 18٪ و بالاتر است.سطح مقطع هادی آن 0.36 میلی متر مربع، با فاصله رشته هادی 10.7 میلی متر است.

ضخامت عایق حداقل 0.10 میلی متر و به طور متوسط ​​0.23 میلی متر است.ضخامت قطر سیم 0.05 ± 0.9 میلی متر است و عایق از نظر کشیدگی 100.00٪ است.استحکام کششی عایق 1.066 کیلوگرم بر متر مربع، با تست جرقه 3.0KV/0.15SPC و ولتاژ مقاومت 2KV 10mA/ است.مقاومت هادی ≤ 237 اهم / RM و مقاومت عایق ≥ 100 متر اهم / RM است.ظرفیت خازنی 40PF/M و امپدانس آن 100 اهم است.دمای کار 40- درجه سانتیگراد تا +105 درجه سانتیگراد است و روکش عایق سازگار با محیط زیست PVC 45P (RoHS) 8058 خاکستری است.

از نظر الزامات تست، ظاهر باید خوب و بدون نقص تزریق در قطعات پلاستیکی باشد و قطعات فلزی نباید هیچ گونه خط و خش، تغییر شکل و غیره داشته باشند. عملکرد روشن و خاموش باید الزامات مشخص شده را برآورده کند.

سفارشی سازی:

خدمات سفارشی برای محصول، مجموعه کابل IDC، از RCH، مدل IDC001، از شهر Dongguan، چین، دارای گواهی IATF16949 و ISO9001.حداقل مقدار سفارش 500 قطعه است، قیمت از 0.05 تا 5.0 دلار در هر قطعه متغیر است.در هر کیسه 100 عدد بسته بندی می شود.زمان تحویل 2 تا 4 هفته است.گزینه های پرداخت عبارتند از TT، Paypal، و Western Union.توانایی عرضه 100 هزار قطعه در هفته است.اندازه های گام موجود 0.8 میلی متر، 1.0 میلی متر، 1.27 میلی متر، 2.0 میلی متر، 2.50 میلی متر، 2.54 میلی متر و 3.96 میلی متر است.محدوده دما -25℃~+85℃.هادی ها می توانند مس OFC، مس خالص یا مس قلع اندود باشند و مواد عایق شامل سیلیکون، PVC، HDPE، TPE و تفلون هستند.تاکید ویژه بر کابل های تخت، سیم UL2464 و سیم UL2468 است.

ما می توانیم مجموعه ای از مجموعه های کابل مهار سیم را تولید کنیم:
1. مونتاژ کابل سیم خودرو، موتورسیکلت، اتوبوس، دوچرخه، کامیون
2. کابل برق و مهار سیم
3. صدا، تصویر، کابل رادیو و دسته سیم iso
4. مهار کابل سیم صنعتی
5. دسته سیم لوازم خانگی
6. سیم فیوز، دسته سیم ماشین بازی
7. دسته کابل برق، LVD، تخت RCA، USB
8. مجموعه های کابل سیم کشی کنترل و پانل
9. کابل تجهیزات پزشکی و مهار
10. بند سیم مدل هواپیما

پشتیبانی و خدمات:

ما پشتیبانی فنی و خدمات را برای مجموعه کابل IDC خود ارائه می دهیم.تیم مهندسین مجرب ما برای پاسخ به سوالات مربوط به نصب، نگهداری و عیب یابی در دسترس هستند.ما همچنین خدمات مهندسی سفارشی از جمله طراحی و ساخت مجموعه های سفارشی را ارائه می دهیم.

تیم پشتیبانی فنی ما به صورت 24 ساعته آماده پاسخگویی به سوالات شما و ارائه راهنمایی می باشد.ما یک پایگاه داده بزرگ از اطلاعات محصول و راهنمای عیب یابی داریم تا به شما در انجام کار کمک کند.ما همچنین جلسات آموزشی در مورد محصولات و خدمات خود ارائه می دهیم.

تیم خدمات ما خدمات تعمیر و نگهداری در محل را ارائه می دهد.ما همچنین طیف کاملی از خدمات نصب، آزمایش و صدور گواهینامه را ارائه می دهیم.ما این تخصص را داریم که مطمئن شویم سیستم های شما با عملکرد مطلوب کار می کنند.

بسته بندی و حمل و نقل:

بسته بندی و حمل و نقل برای مجموعه کابل IDC:

مجموعه های کابل IDC در کیسه های پلاستیکی مهر و موم شده بسته بندی می شوند، با مواد مقاوم در برابر ضربه محافظت می شوند و سپس به طور ایمن در جعبه های مقوایی راه راه قرار می گیرند.جعبه ها با توضیحات محصول، تعداد و مقدار برچسب گذاری می شوند.سپس جعبه ها با تسمه پلاستیکی یا فلزی یا بسته بندی بسته می شوند.

بسته به نیاز مشتری، جعبه ها از طریق زمین، هوا یا دریا ارسال می شوند.ارسال با شرکت باربری معتبر انجام خواهد شد.اطلاعات ردیابی برای پیگیری مرسوله در اختیار مشتری قرار می گیرد.
